Červenec 2022 - vyrobeny malé kompakty MMB-11214H
MMB-11214H je malý reprobox.
Tento malý
kompakt konstrukčně vychází z větší a výkonnější sestavy
MB-21014KXH.
Jedná se 2pásmovou bi-amp koncepci 12" bassreflex + driver 1,4" na zvukovodu RCF HF950
90x50°.
Reprobox je osazen reproduktory Beyma s feritovými magnety a konstruován pro použití s basovými boxy (2-4ks
MB-112BP).
Pro provoz této sestavy je nutný DSP 2x in 6x out. V určitých případech (mluvené
slovo, podkresová hudba) lze box provozovat v režimu full range.
V r. 2024 12" reproduktor doplněn o fázový korektor, díky kterému došlo k výraznému zlepšení frekvenčního průběhu v oblasti cca 400-700Hz viz foto níže - oranžová křivka. Modrá křivka - původní stav bez korektoru (měřeno bez ekvalizace).
V r. 2025 do reproboxu přidána výztuha pro zvýšení tuhosti ozvučnice.
| MMB-11214H 2ks dvoupásmových bi-amp kompaktních boxů 12" +1,4" driver |
||||
 |
|
|||
| Frekvenční rozsah: 60Hz - 16kHz | ||||
| Citlivost: 101 + 107dB/1W/1m | ||||
| Impedance: 4Ω + 16Ω (8Ω driver + 8Ω útlum) | ||||
| Výkon AES/Program: 500W/1000W + 60/120W | ||||
| Max SPL long: 124dB/1m | ||||
| Max SPL peak: 130dB/1m | ||||
| Reproduktor: Beyma 12MC500 + Beyma CD14Fe + RCF HF950 (90°x50°) | ||||
| Dělící kmitočty: 685Hz / 48dB/oct. (aktivně) | ||||
| Rozměry: 550x370x355mm | ||||
| Hmotnost: 21kg | ||||
| Použití: kompaktní box pro PA systémy | ||||
Nastavení DSP pro PA se zesilovači Behringer iNUKE DSP
Nastavení DSP pro PA se zesilovači Sinbosen D4-2000 DSP
Fotky ze stavby malého kompaktu:

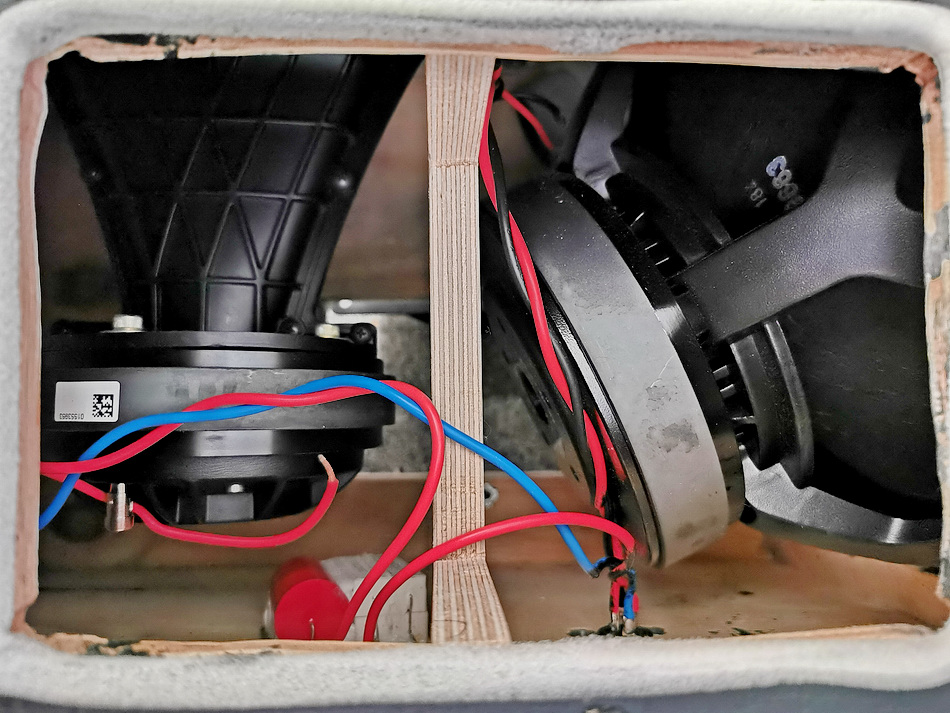

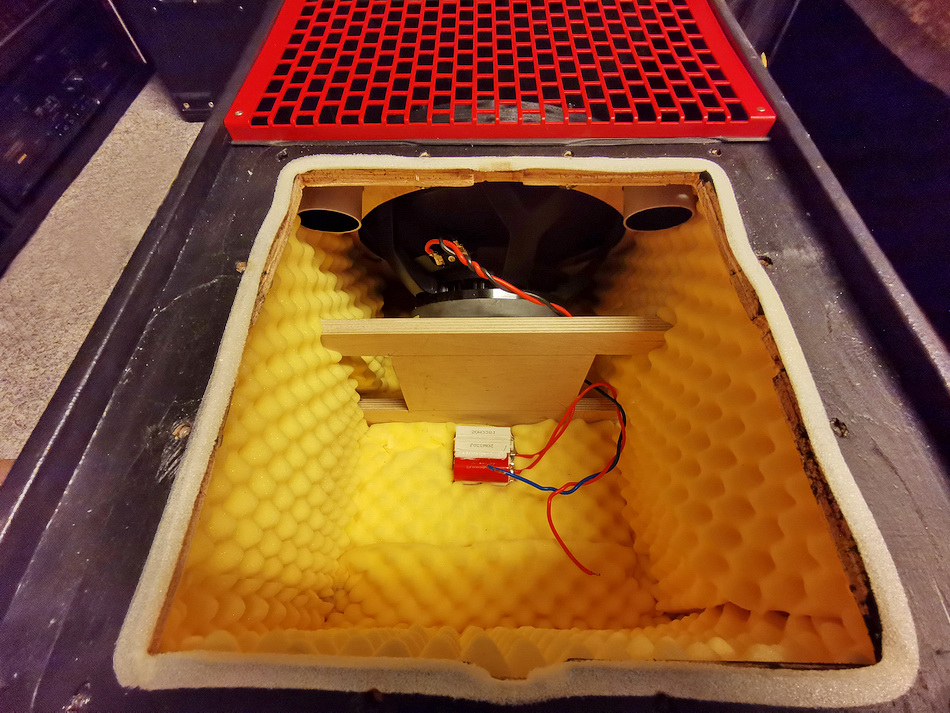

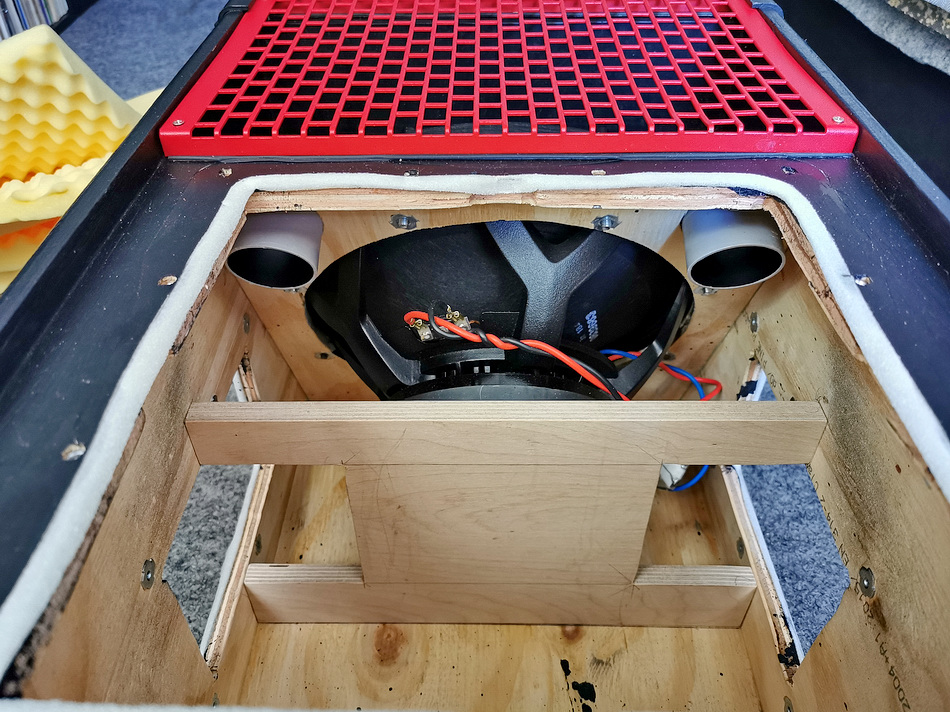

V r. 2025 dotatečně vložená výztuha ozvučnice
Boxy (zleva) PMB-21214KXH, MB-21014KXH a MMB-11214H vedle sebe
