Květen - červen 2018 - vyrobeny třípásmové kompakty PMB-21214KXH

PMB-21214KXH je výkonný, velmi účinný a rozměrově malý třípásmový reprobox od konstruktéra Petera Morrise.
Jedná se o koncepci 2x12" + koaxiální driver 1,4", bi-amp na zvukovodech.
Reprobox je konstruován pro použití s basovými boxy (6-12 ks MB-112BP), pro provoz této sestavy je nutný DSP 2x in 6x out.

Boxy původně tri-amp, předělány v srpnu 2021 na bi-amp.

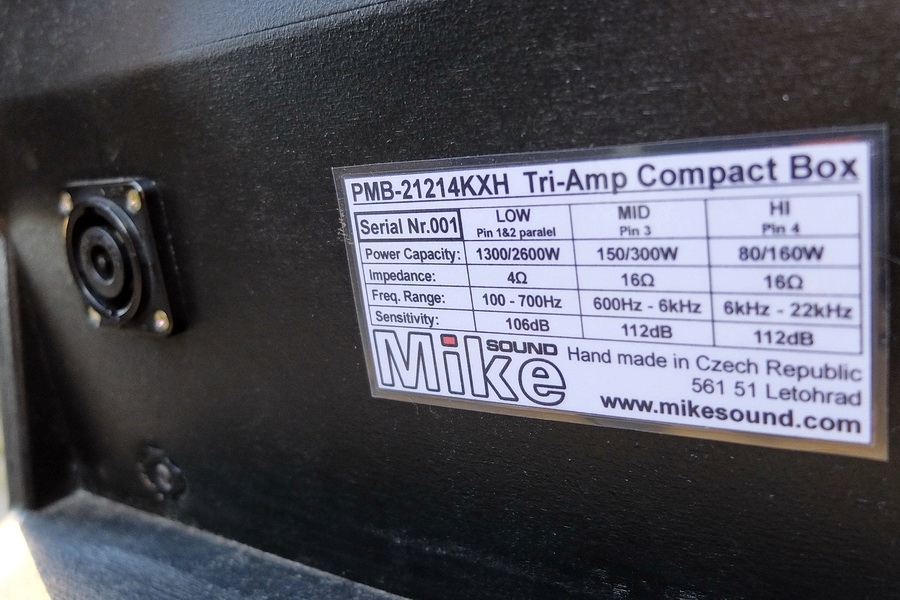

PMB-21214KXH   Třípásmový bi-amp kompaktní box 2x12" +1,4" koaxialní driver
		Frekvenční rozsah:  100Hz - 22kHz
		Citlivost:  108 + 112dB/1W/1m
		Impedance:  4Ω + 16Ω
		Výkon AES/Program:  1300/2600W + 150/300W
		Max SPL long:  134dB/1m
		Max SPL peak:  140dB/1m

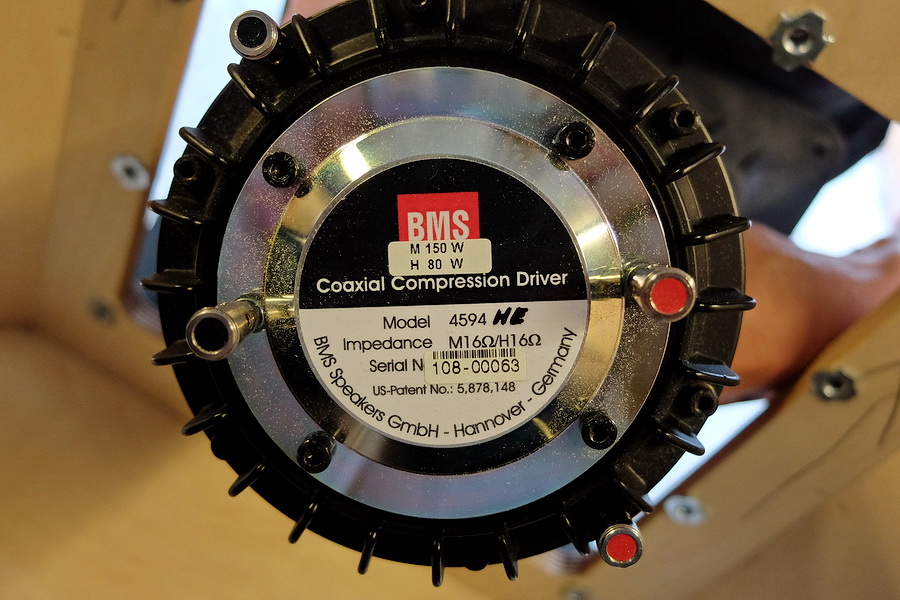

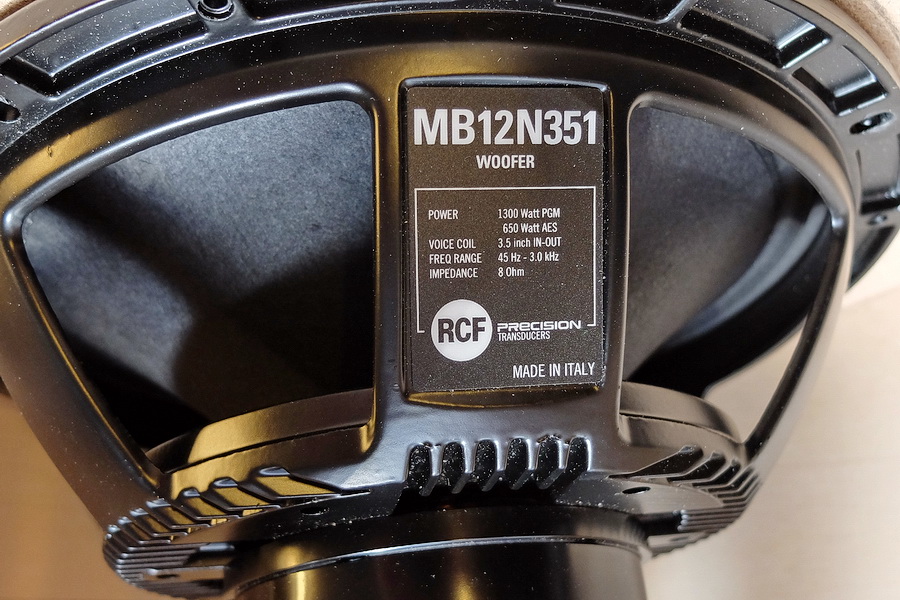

		Reproduktor: RCF MB12N351 + BMS 4594HE + HF950 (90°x50°)
		Dělící kmitočty: 685Hz / 48dB/oct. (aktivně) koax. driver 6,3kHz / 12-18dB/oct. (pasivně)
		Rozměry: 935x385x430mm
		Hmotnost: 38kg
		Použití: kompaktní box pro PA systémy

Nastavení DSP pro PA se zesilovači Behringer iNUKE DSP

Nastavení DSP pro PA se zesilovači Sinbosen D4-2000 DSP

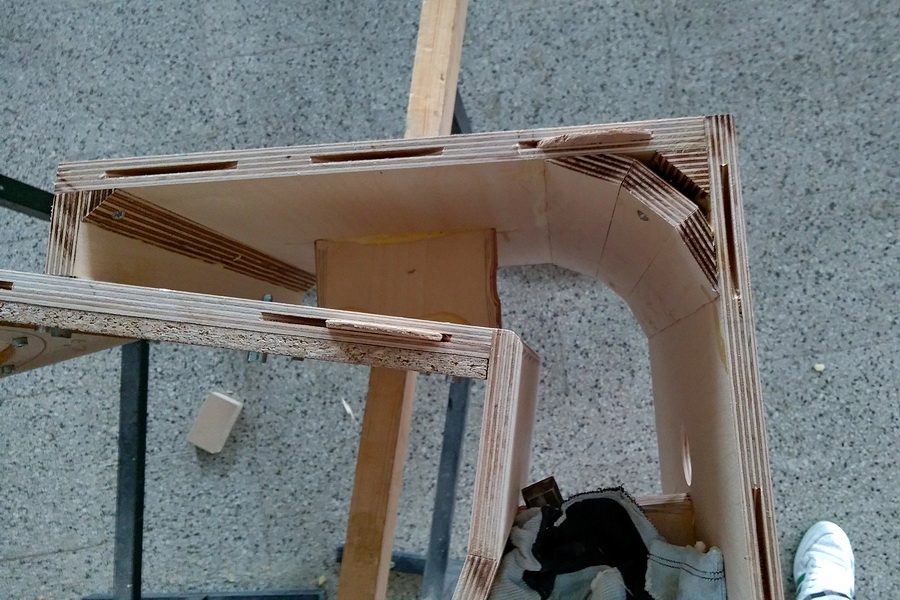

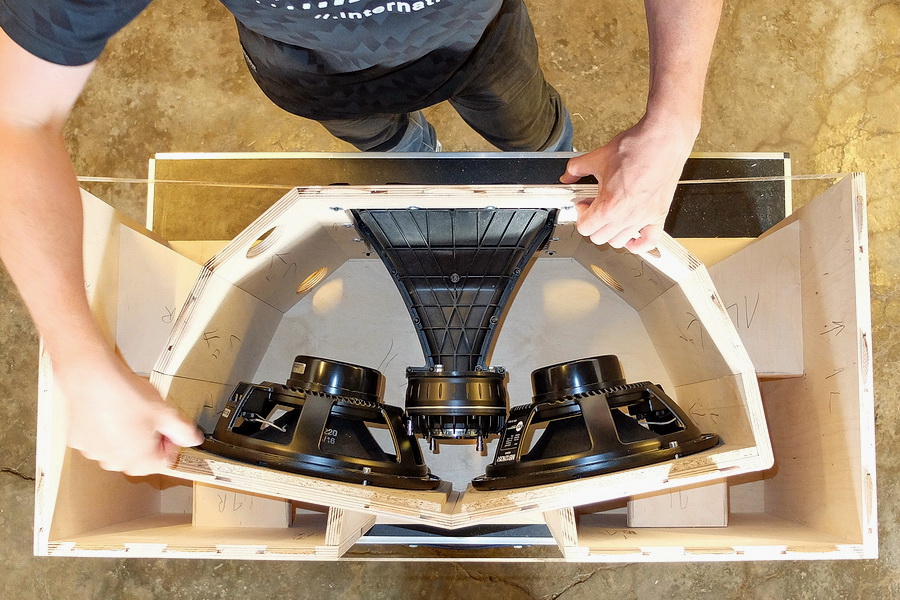

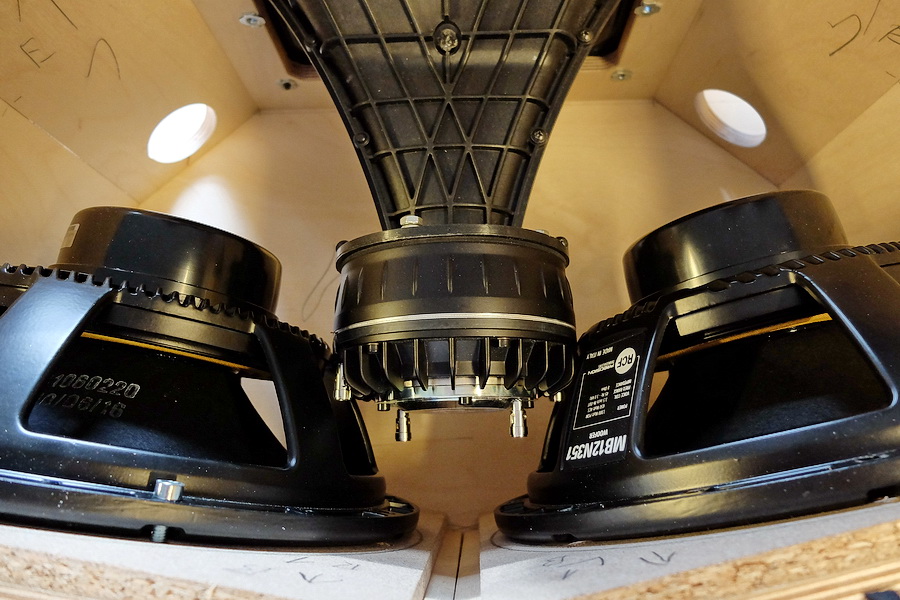

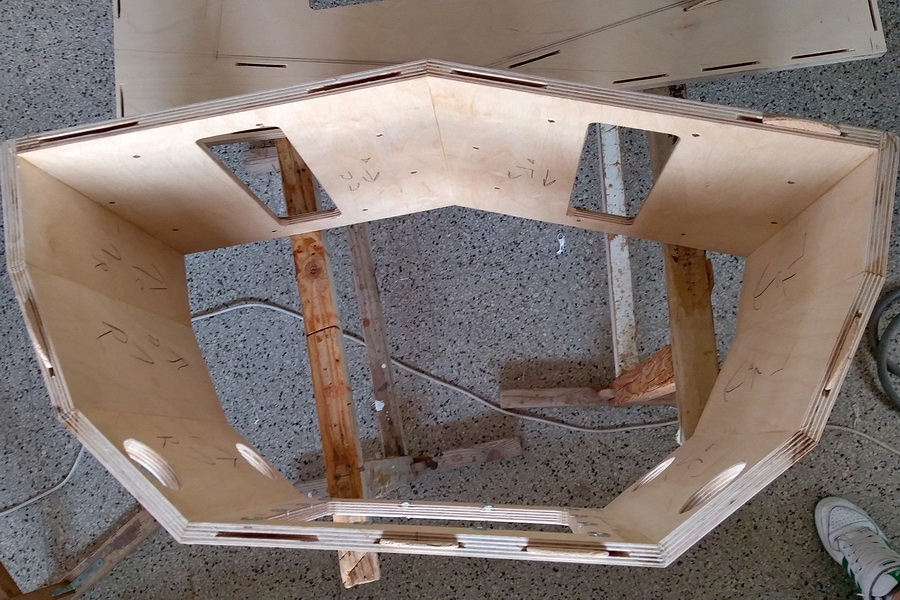

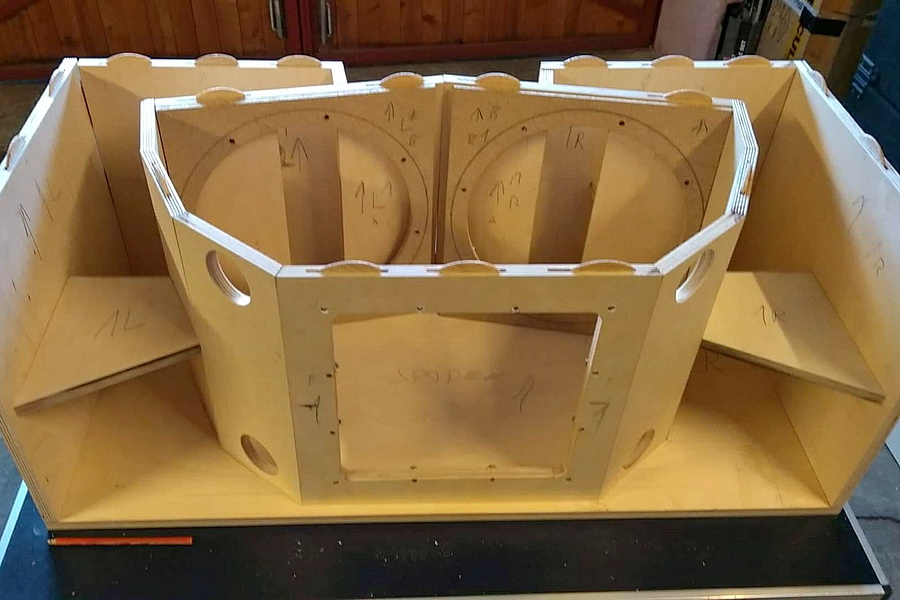

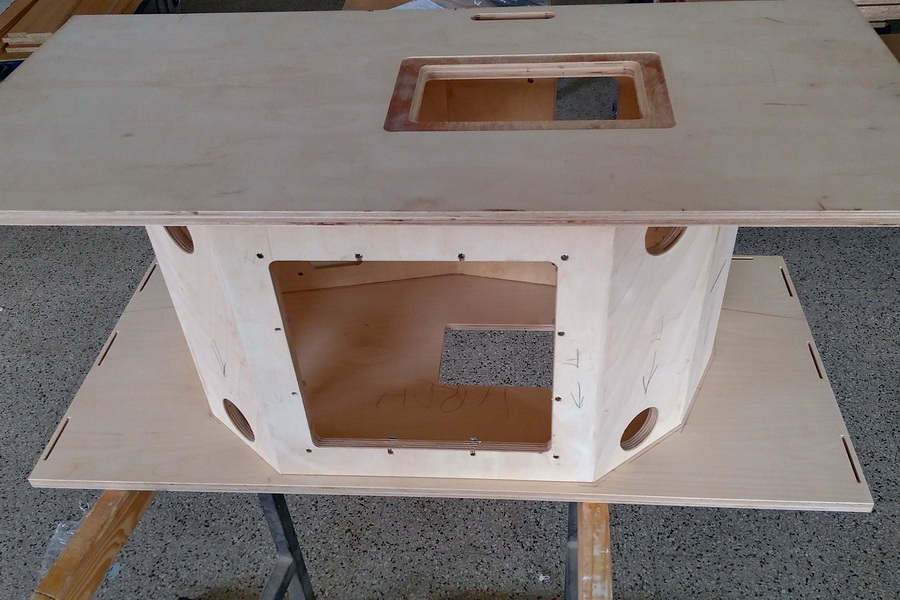

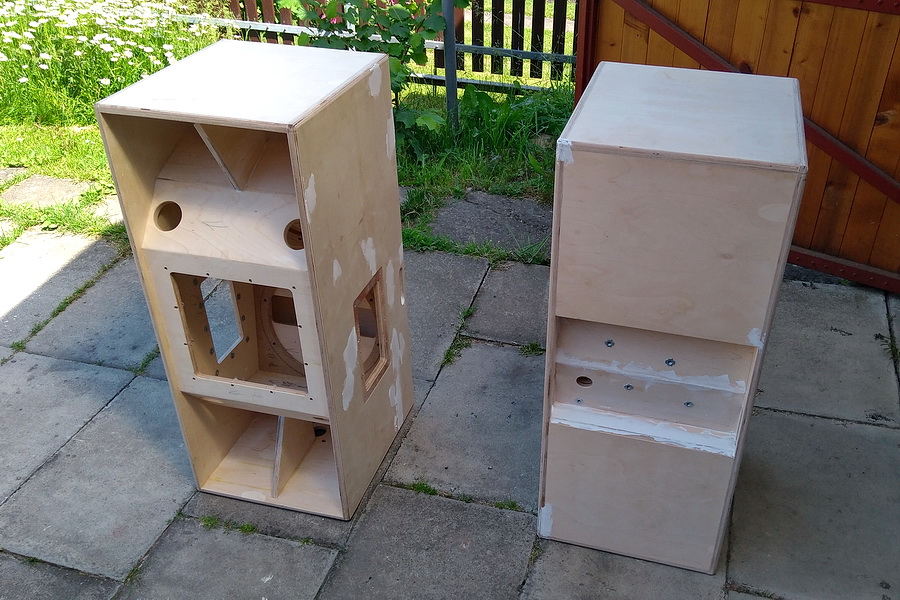

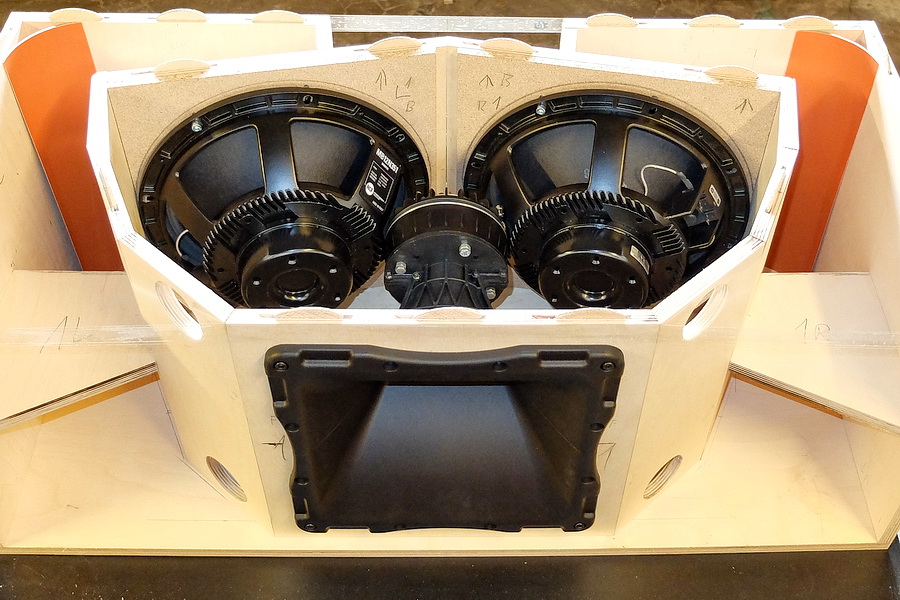

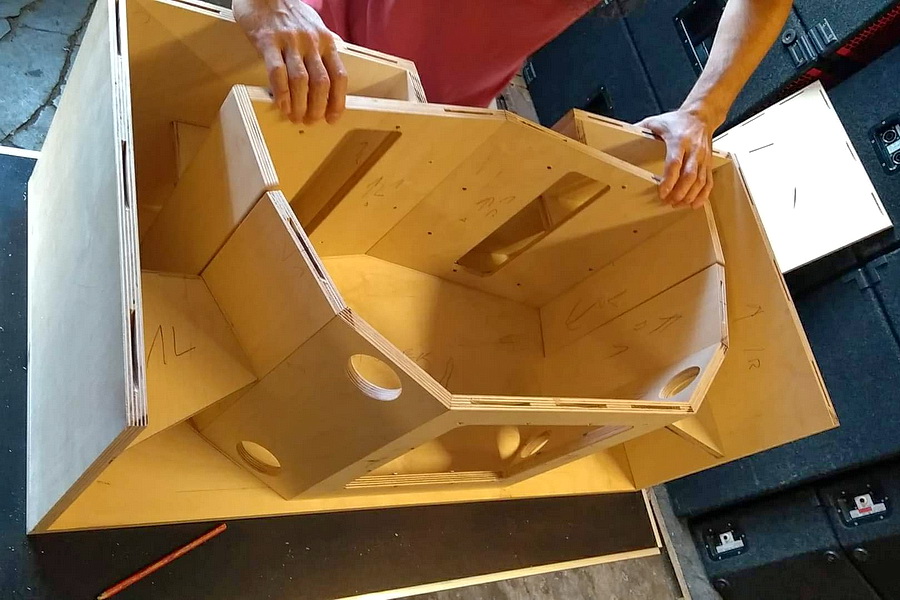

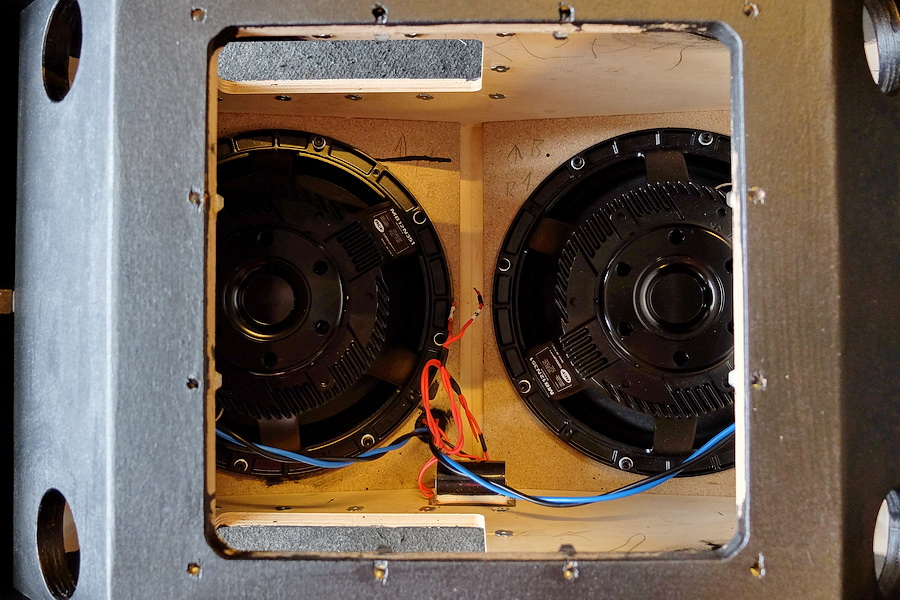

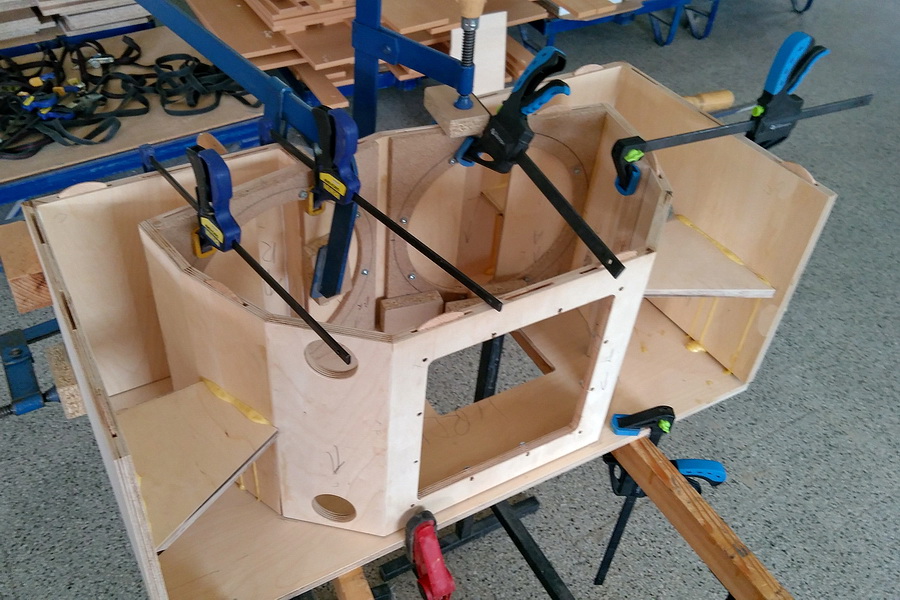

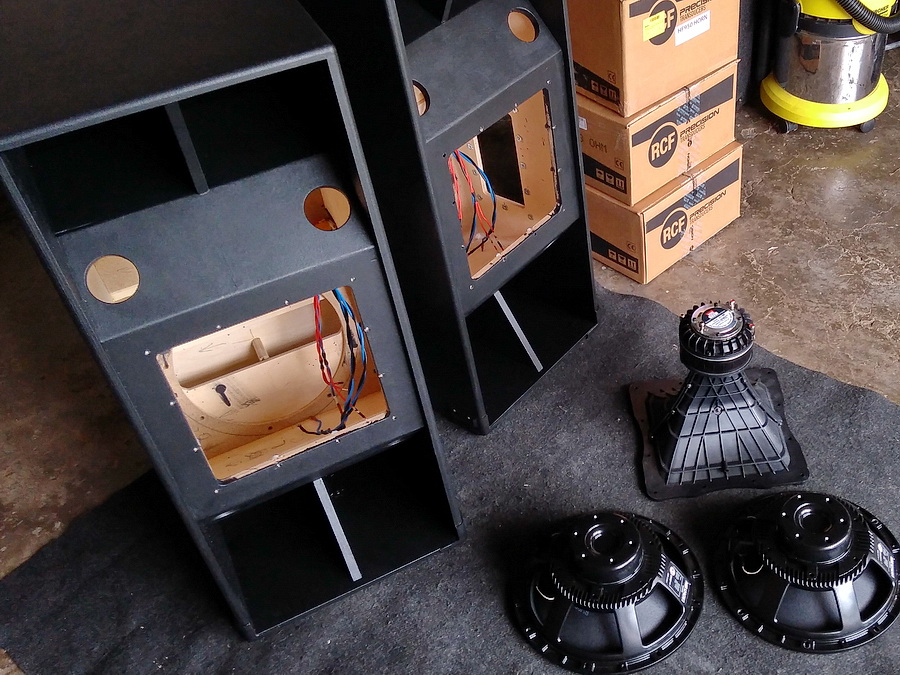

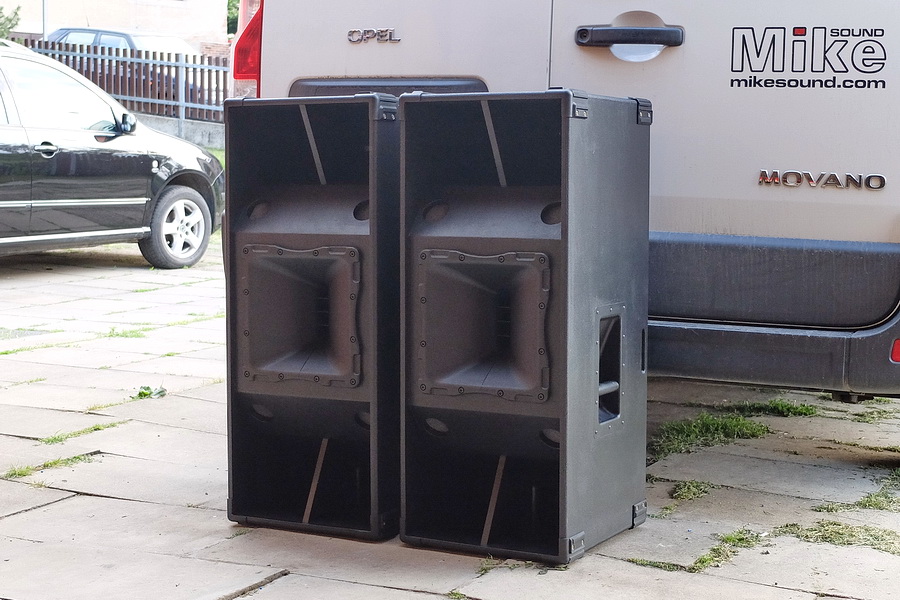

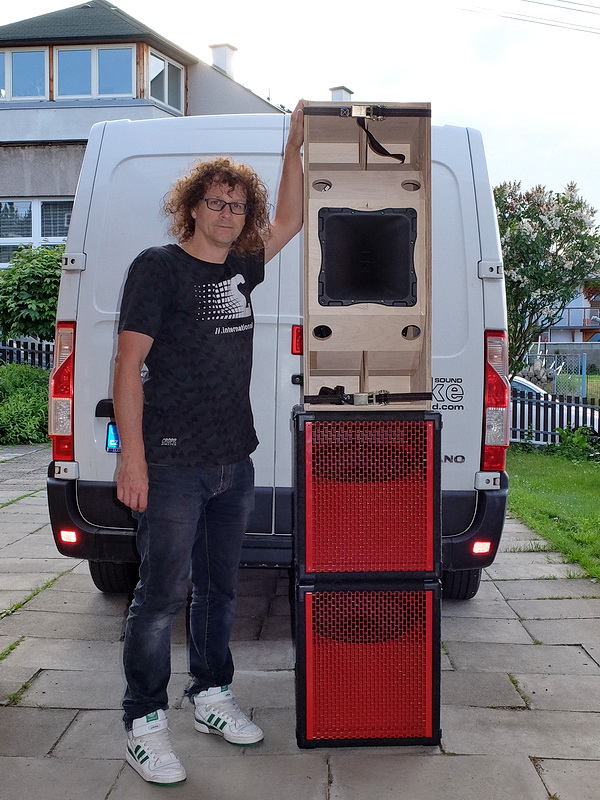

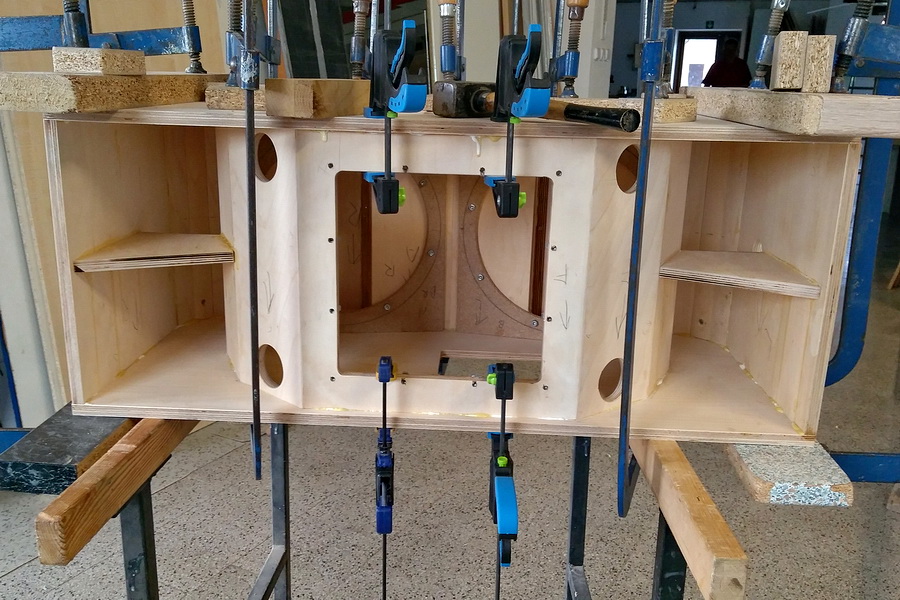

Několik fotek ze stavby třípásmového kompaktu:

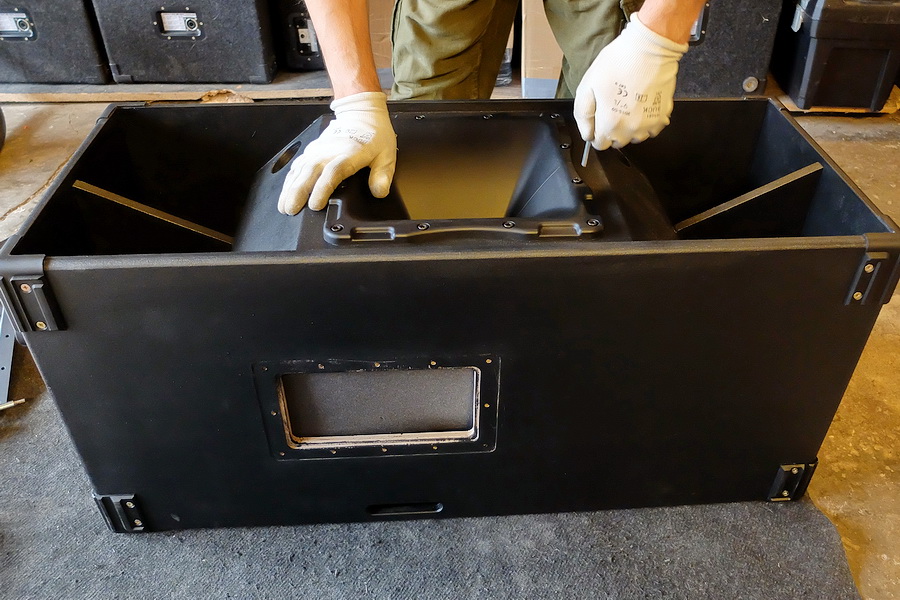

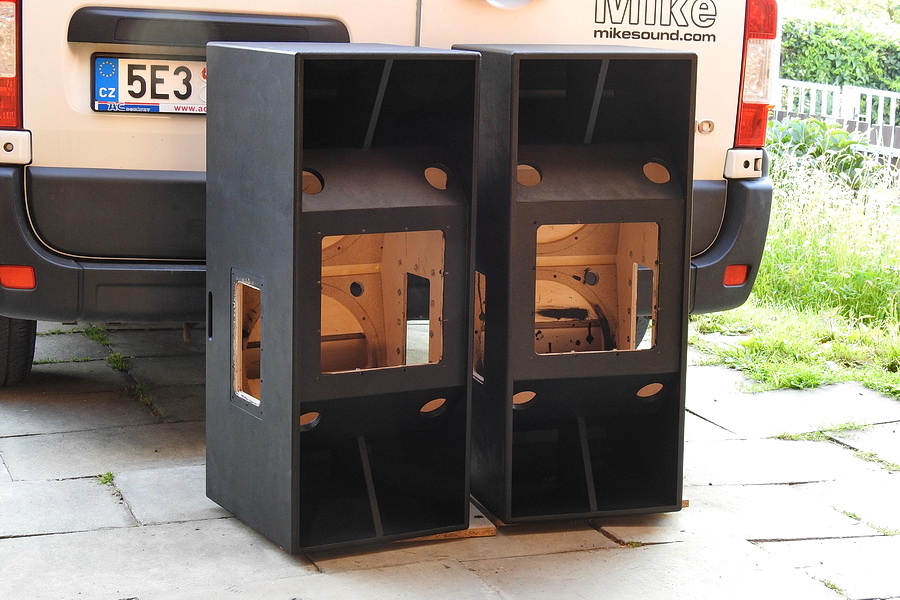

Ještě zbývá osadit ochrannou mříž

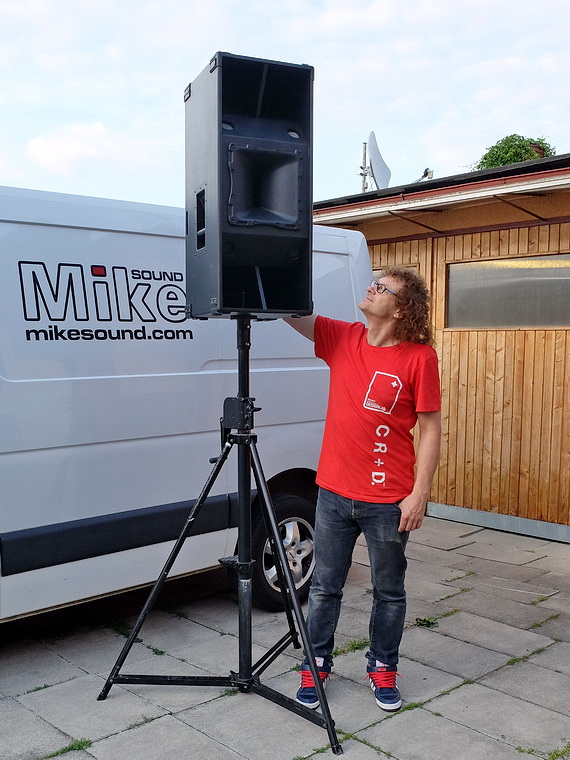

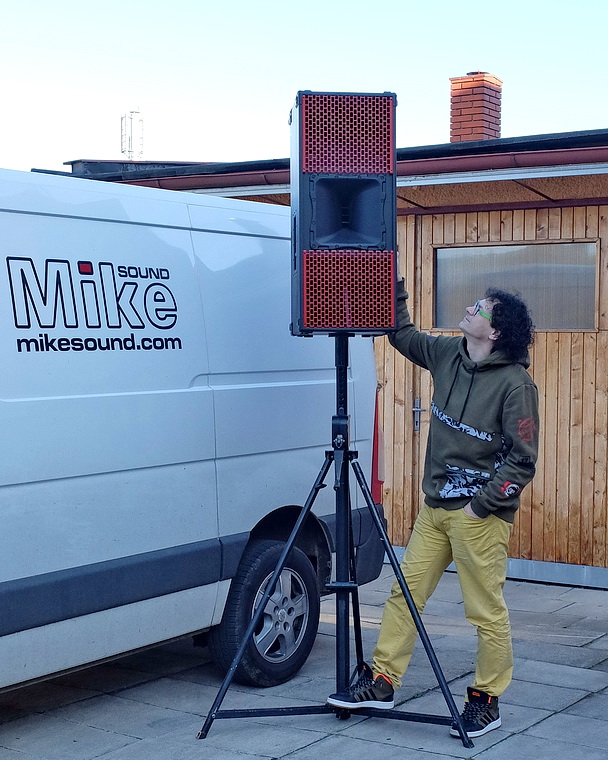

Kompletní reprobox

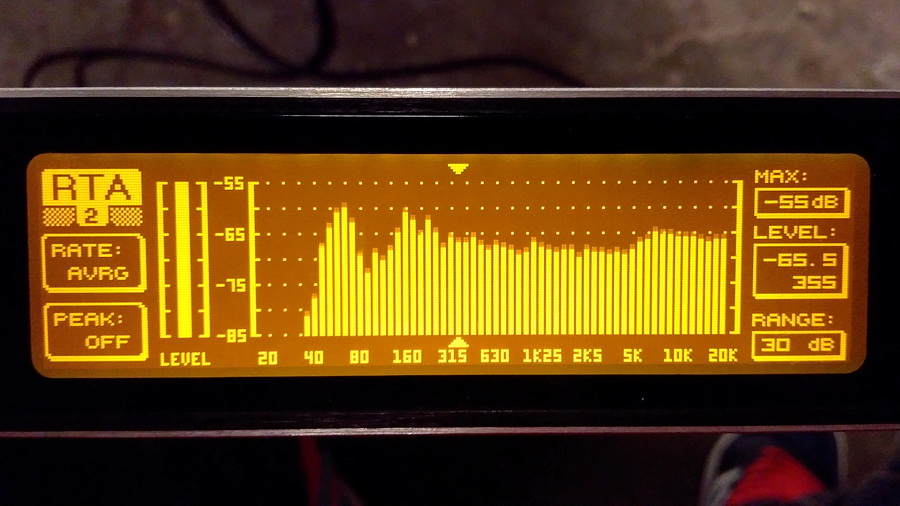

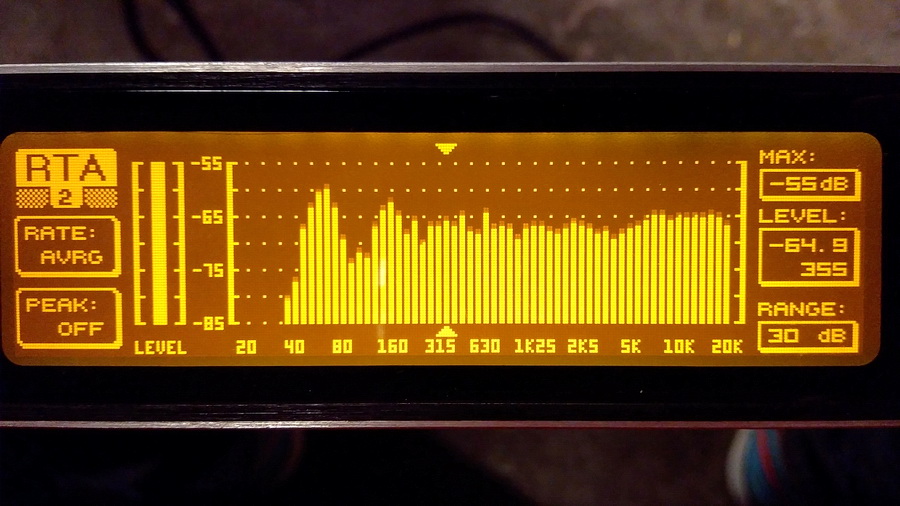

Naměřená frekvenční charakteristika

A pro porovnání frekvenční charakteristika staršího kompaktu MB-1581H
